聚乙烯丙綸防水材料的“克星” ——訪哈高科綏棱二塑有限公司總經(jīng)理王忠
2018-05-21 17:36:47
駐黑龍江記者劉博
我國聚乙烯丙綸復合防水卷材經(jīng)過二十多年的發(fā)展，主體材料復合生產(chǎn)技術(shù)、配套材料結(jié)構(gòu)防水技術(shù)、復合防水施工技術(shù)等已經(jīng)成熟，已形成以熱融直壓為工藝基礎的標準化產(chǎn)品系列，功能分布式防水系統(tǒng)經(jīng)工程檢驗效果穩(wěn)定可靠。但是，不同的生產(chǎn)設備、原料、不一樣的管理模式，又使產(chǎn)品質(zhì)量及工程防水效果有著巨大的差別。因為，真假聚乙烯丙綸原料生產(chǎn)的防水材料產(chǎn)品存在，假聚乙烯丙綸原料生產(chǎn)的防水材料產(chǎn)品肆意橫，攪亂了市場?，F(xiàn)在有了真假聚乙烯丙綸防水材料的檢測“克星”——哈高科綏棱二塑有限公司發(fā)明了一種聚乙烯丙綸復合防水卷材生產(chǎn)用原料測試方法，有效地解決這個難題。日前，記者專門采訪了哈高科綏棱二塑有限公司王忠總經(jīng)理。

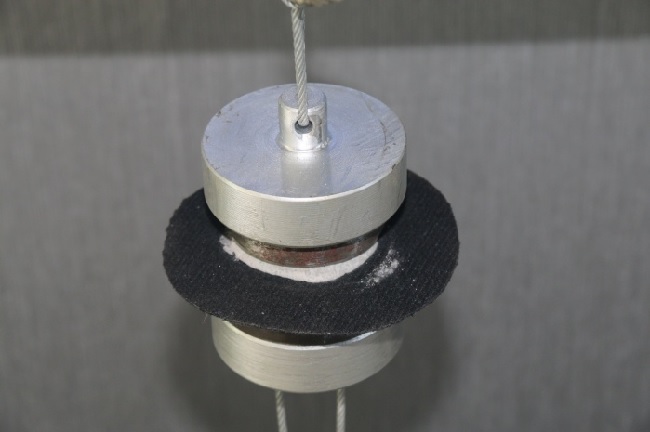

正拉實驗：粘接面積1000mm2 可承重30kg
記者：為什么要進行聚乙烯丙綸復合防水卷材生產(chǎn)用原料測試方法的試驗？
王忠：經(jīng)過幾十年的發(fā)展，我國建筑防水行業(yè)——聚乙烯復合卷材產(chǎn)品技術(shù)及復合防水施工技術(shù)體系已經(jīng)成熟，并且得到了市場的廣泛認同，特別是，高分子復合防水卷材、承載防水卷材及復合防水技術(shù)改寫了中國建筑防水發(fā)展史，成為國內(nèi)主流的防水材料之一。與此同時，國內(nèi)一些從事聚乙烯丙綸復合防水卷材生產(chǎn)小型廠家，為了降低成本，以次充好，使用了再生料并填加鈣粉生產(chǎn)的聚乙烯丙綸復合防水卷材產(chǎn)品，攪亂了市場。為了引導我國建筑防水行業(yè)健康的發(fā)展，我們才研究了聚乙烯丙綸復合防水卷材的測試方法，目的是專為區(qū)分使用再生料并填加鈣粉生產(chǎn)的聚乙烯丙綸復合防水卷材和使用原生料生產(chǎn)的聚乙烯丙綸復合防水卷材產(chǎn)品。

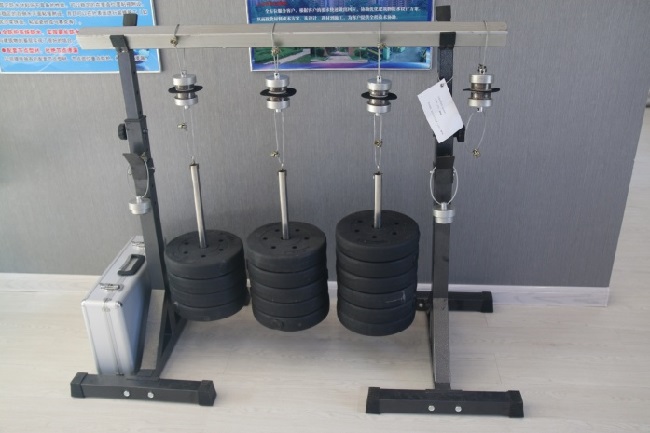

正拉實驗：粘接面積1000mm2 可承重30kg
記者：怎樣進行聚乙烯丙綸復合防水卷材的測試？
王忠：我公司對國內(nèi)聚乙烯丙綸類卷材進行檢測，掌握4種原理，1、有機的聚合物在高溫煅燒時將會揮發(fā)掉；2、再生料中所含無機物雜質(zhì)及鈣粉中的無機物在高溫煅燒時不揮發(fā)；3、原生料中基本不含無機物。4、測量卷材高溫煅燒后剩余物占高溫煅燒前質(zhì)量的比例，確定聚乙烯丙綸復合防水卷材生產(chǎn)所使用的原料。其測試方法是：試樣重量為3±0.1g（稱重前將試驗卷材先裁成約5mm×2mm的長條狀），容器為50ml帶蓋坩堝。馬福爐升溫至500℃時，將裝有試樣的坩堝放入馬福爐中，開始通氮氣，同時馬福爐繼續(xù)升溫， 850℃時停止通氮氣，馬福爐升溫至900℃時開始計時，煅燒60min后停止加熱，開始降溫，至100～200℃時，將坩堝移至干燥器中降至常溫后測試。以坩堝中剩余的灰份重量除以試樣重量為試驗結(jié)果。
記者：市場隨機抽檢使用再生料生產(chǎn)聚乙烯丙綸復合防水卷材測試結(jié)果？
王忠：我們公司檢驗室測試方法研究出來后，在市場上隨機購買6家使用再生料并填加鈣粉生產(chǎn)的聚乙烯丙綸復合防水卷材產(chǎn)品，與哈高科綏棱二塑有限公司用原生料生產(chǎn)的6種聚乙烯丙綸復合防水卷材進行對比測試。面積都按2mm×5mm取樣，測試結(jié)果卻相差很多。隨機購買的6家廠商樣品重量在1.2g到1.49g之間，測試后，剩余物重量在0.30g到0.41 g，剩余物比例最低是24.37%，最高達31.17%，平均值是27.13%。而我廠生產(chǎn)的6種產(chǎn)品重量在1.1797g到1.5070g之間，剩余物重量在0.0017g到0.0031g，剩余物比例最低是0.12%，最高達0.27%，平均值是0.18%。這些數(shù)據(jù)充分證明，測試結(jié)果區(qū)分明顯，毋庸置疑，其它廠家的聚乙烯丙綸復合防水卷材生產(chǎn)使用了再生料或填加了鈣粉。
掃描二維碼分享到微信
